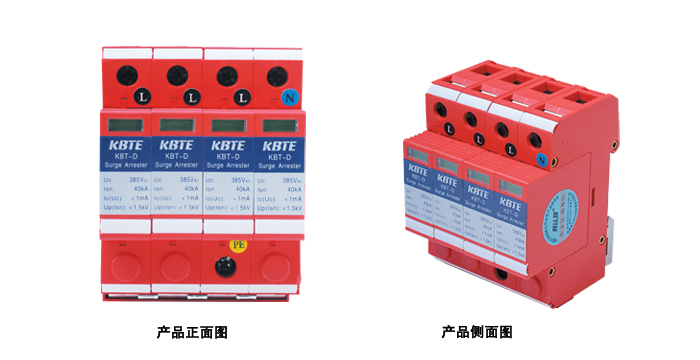

三相電源防雷模塊

所屬分類：三相電源防雷模塊
點擊次數：
發布日期：2014/7/22 20:45:37
在線詢價

詳細介紹

產品用途:
三相電源防雷模塊適用于TN電網制式，廣泛應用于移動通信基站、微波通信站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、開關箱等各種重要且易遭受雷擊的設備。
主要特點:
       1.響應時間快：響應時間≤25納秒；

       2.自保護電路：內置過熱斷路裝置，徹底避免火災發生；

       3.工作狀態顯示：設有劣化指示窗口，正常時為綠色，當指示窗口變?yōu)榧t色，表明該回路的防雷器已不能工作，需維修；

       4.通流容量大：根據供電系統的第一級、第二級、第三級防雷需要，備有通流容量不同的電源防雷模塊可供選擇；

       5.性能優越：核心元件采用國際知名品牌，性能穩定可靠；

       6.遙信告警裝置：該裝置是一個模塊失效開關接口，同時具有常開和常閉接點；(可選配置)

       7.限制電壓低：殘余電壓低于標準要求的保護水平；

       8.保護方式：根據TN電網的特點，模塊的保護方式設計為N—PE、L—PE；

       9.使用便捷：35mm標準導軌安裝，模塊式結構，安裝簡單，方便維護。

技術參數：

名稱	編號	型號	規格	持續工作電壓（V）	電網制式	通流容量 In （8/20） KA	通流容量In（10/350）KA	前置斷路器 (A)	防護級別	保護水平（V）	外觀尺寸
三相電源防雷模塊	118	KBT-D	380/4/200	385	TN-S	200	50	160	第一級	3800	144×66×90
	119	KBT- D	380/4/150			150	37.5	160		3200
	120	KBT- D	380/4/100			100	25	125		2500
	121	KBT- D	380/4/80			80	20	100		2200
	122	KBT- D	380/4/60			60	/	63	第二級	2000
	108	KBT- D	380/4/40			40	/	40	第二級	1800	72×66×90
	109	KBT- D	380/4/20			20	/	32	第三級	1500	72×66×90
